MZX10焊點檢測系列顯微鏡成像系統

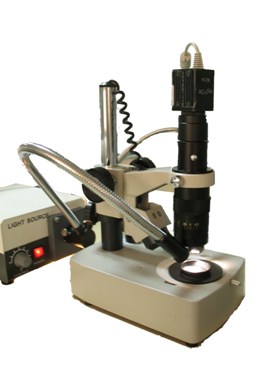

MZX10焊點檢測系列工業顯微鏡,是PCB焊點的檢測的理想工具。本系統采用特殊光學系統，消除了焊點表面產生的反光，使焊點成像清晰，便于檢測虛焊、脫焊以及焊點的質量；成像部分采用我公司自主研發的專業顯微成像裝置，可根據您的需求選配130萬至900萬像素的成像裝置。此外，我們還可以提供專業的電動操作平臺，使的操作更加精準、便捷。

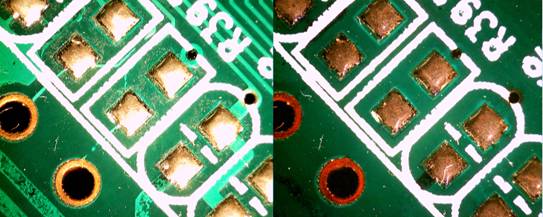

一般單筒顯微鏡拍攝效果 MZX10焊點檢測系統拍攝效果
用途：檢測焊點質量，可以對焊點進行顯微拍攝，放大測量等操作。
系統特點：采用特殊光學系統，可消除焊點表面在自然光照射下產生的強烈反光，使焊點表面清晰可見。
系統參數：
| 型號/規格 |
MZX10-S |
MZX10-D |
| 數碼成像系統 |
130數碼成像系統 |
43萬像素進口CCD |
| CCD接口 |
0.5x |
0.5x |
| 物鏡放大倍數 |
0.7x~4.5x |
|
| 工作距離 |
88mm |
|
| 垂直有效行程 |
10mm<H<240mm |
10mm<H<200mm |
| 機械測量功能 |
無 |
有 |
| 底座尺寸 |
240X180X25(mm) 帶移動工作臺,臺面移動距離42X42(mm) |
570×470(mm)，帶高精度移動工作臺，臺面移動距離300X200(mm) |
| 機械測量精度 |
無機械測量功能 |
3＋L/100μm |
| 照明方式 |
H-150，150w雙分支冷光源 |
表面RGB三色LED、輪廓LED冷光源，亮度,可調H-150，150w雙分支冷光源 |
| 電源 |
220V AC50/60HZ |
|
| 圖像信息采集方式 |
USB2.0 |
高清晰視頻采集卡 |
| 軟件系統 |
明美圖像圖像處理軟件，終身免費升級，含USB加密狗 |
Wise Eye簡體中文608測量軟件（軟件一年內免費升級）含USB加密狗 |
| 可選附件： |
1xCCD接口 |
|
| |
輔助物鏡:
0.3X 工作距離:249mm
0.5X 工作距離:152mm
0.75X 工作距離:113mm
1.5X 工作距離:55.5mm
2X 工作距離:40.7mm |
|

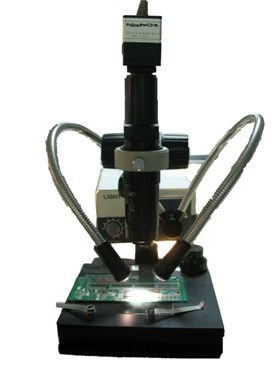

MZX10-D全電動焊點質量檢測系統，可以對焊點進行顯示拍攝，放大測量等操作并直接出具自動檢測報告。
系統由華昌多功能測量儀+焊點檢測系統+軟件構成，該系統不僅可以進行多種常規影響測量及工具顯微鏡的全部功能，還可以進行專業的焊點質量檢測。
| Wise Eye精密測繪儀技術參數 |
| X,Y,Z坐標數顯解析度 |
0.001mm |
外形尺寸(mm) |
1505×885×1525(W×D×H) |
| CCD |
進口43萬有效像素（彩色） |
臺面大小(mm) |
570×470mm |
| 精度 |
線性 |
3＋L/100μm |
工作臺荷重 |
35kg |
| 重復 |
≤0.003μm |
| 光學放大倍率 |
0.325X—2.25X（標準配置） |
總放大倍數 |
18X—125X（標準配置） |
| X,Y,Z行程(mm) |
300X200X200 |
機臺重量 |
250kg |
| 工作距離 |
90mm |
電源 |
220V AC50/60HZ |
| 操作方式 |
CNC伺服系統 |
軟件保護 |
USB軟件加密狗 |
| 視頻捕捉 |
高清晰視頻采集卡 |
數字采集 |
高速數字采集盒 |
| 傳動方式 |
無牙螺桿，快速移動 |
校準方式 |
高精密玻璃校準尺 |
| ★光源 |
表面RGB三色LED、輪廓LED冷光源，亮度可調 |
| ★半自動測量軟件 |
Wise Eye簡體中文608測量軟件（軟件一年內免費升級） |
| ★機器視覺功能測量軟件 |
Wise Eye簡體中文808測量軟件（軟件一年內免費升級） |
